Manual: Válvula dispensadora de carrete modelo 775
Modelo 775

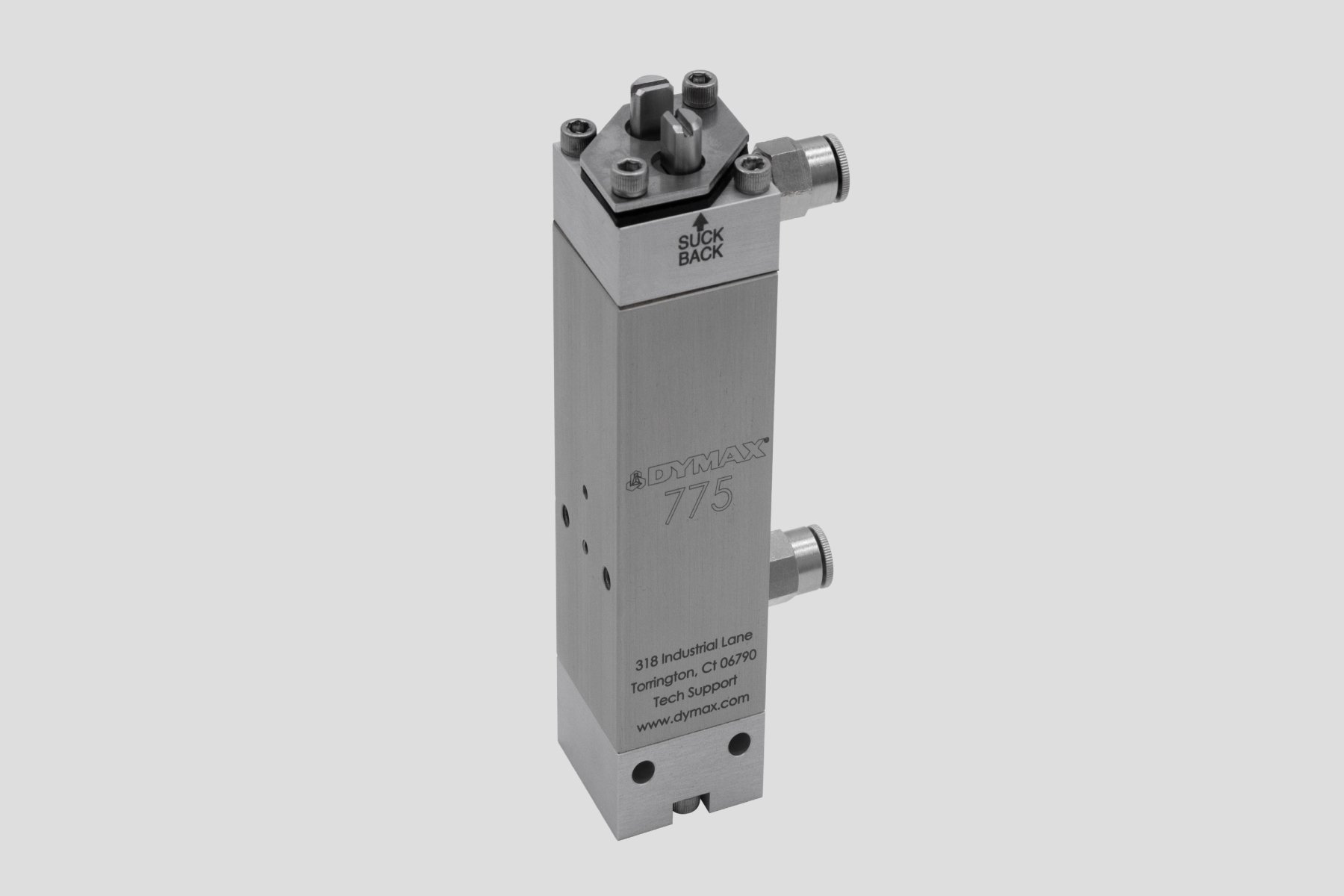

Válvula dispensadora Modelo 775 con controles de retrosucción y flujo
El Modelo 775 es una válvula de carrete neumática diseñada para dispensar de forma precisa una variedad de fluidos de baja, media y alta viscosidad. Este producto ofrece una precisión superior gracias a dos características principales: su control de retrosucción y su control de flujo ajustable. La función de retrosucción mejora increíblemente la precisión y capacidad de repetición al dispensar materiales. Al tener control sobre la cantidad de retrosucción se pueden dispensar materiales más pegajosos de forma consistente y sin dejar hilos, y jamás quedan gotículas en la boquilla dispensadora al usar materiales de menor viscosidad. Con la otra característica principal de la válvula, el control de flujo ajustable, los usuarios pueden tener total control de la cantidad de material que se dispensa. Este producto puede dispensar volúmenes de desde tan solo 0.01 mL y de hasta 50 mL.
La válvula dispensadora modelo 775 es ideal para aplicaciones automatizadas, pero también se puede combinar con el controlador digital de válvula DVC-345 de Dymax y un depósito de material para crear un sistema de dispensación de mesa.
Características
Características
- Con la retrosucción ajustable se puede cortar el suministro de materiales sin que queden gotículas ni se forme una película en el extremo de la punta dispensadora
- Disponible con recubrimiento antiadherente de PTFE o sellos con junta tórica de fluoroelastómero para ser compatible con una mayor variedad de fluidos
- El control de flujo ajustable con traba permite dispensar con precisión disparos de 0.01 mL a 50 mL
- La traba de control de flujo ajustable previene fluctuaciones y alteraciones
- Se puede usar con cartuchos presurizados, botellas y cubetas (requiere accesorios de depósito correspondientes) y es compatible con la mayoría de los paquetes de fluidos y sistemas de distribución estándar
- Liviana para que sea fácil de manejar y se puede instalar en sistemas automatizados o de mesa
Recursos
Recursos
Manual
Manual: Sistemas dispensadores modelo 775
Guía de selección
Guía: Equipos dispensadores
Boletín del producto
Boletín: Sistemas dispensadores con válvula de carrete modelo 775
Dibujos del equipo
Dibujo: Dimensiones de la válvula dispensadora de carrete modelo 775
CAD (STEP): Válvula dispensadora de carrete modelo 775
Especificaciones del sistema
¿Busca más especificaciones técnicas? Consulte nuestra biblioteca de recursos o hable con nuestros expertos técnicos.
Póngase en contacto| Propiedad | Especificaciones |
|---|---|
| Tipo de válvula | Válvula de carrete modificada con controles de retrosucción |
| Materiales de construcción | Acero inoxidable, aluminio con recubrimiento duro y anodizado, recubrimiento antiadherente de PTFE, junta tórica de fluoroelastómero |
| Presión de aire de funcionamiento | 60-80 psi [4.14 - 5.51 bares] |
| Activación | Controlador de válvula o válvula solenoide de 3 vías |
| Presión máxima de fluido | 700 psi (48 bar) con sellos con recubrimiento antiadherente de PTFE | 300 psi (21 bar) con sellos con junta tórica de fluoroelastómero |
| Temperatura máxima de funcionamiento | 400 °F (204 °C) |
| Orificio de flujo libre | 0.22 in de diámetro |
| Dimensiones (An. x Alt. x Prof.) | 1.25 in x 5.42 in x 1.25 in [3.18 cm x 13.77 cm x 3.18 cm] |
| Peso | 14 oz [397 g] |
| Garantía | 1 año a partir de la fecha de compra |
¿Busca más especificaciones técnicas? Consulte nuestra biblioteca de recursos o hable con nuestros expertos técnicos.

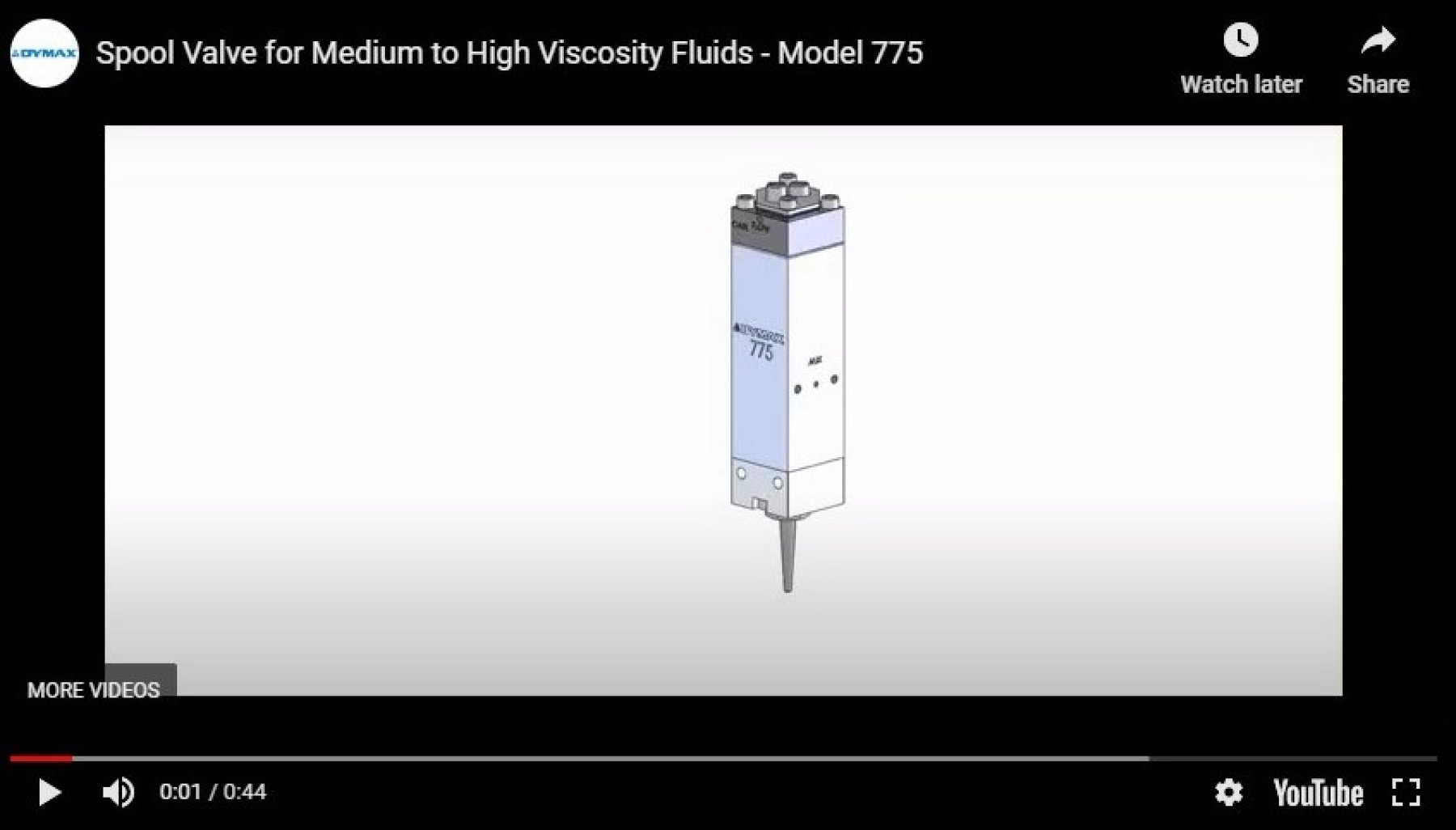

Póngase en contactoVálvula de carrete Modelo 775 para fluidos de viscosidad media a alta
El Modelo 775 es una válvula de carrete neumática diseñada para dispensar de forma precisa una variedad de fluidos de media a alta viscosidad. La precisión de la válvula se debe a dos características principales: su control de retrosucción y su control de flujo ajustable. La función de retrosucción mejora increíblemente la precisión y capacidad de repetición al dispensar materiales. Al tener control sobre la cantidad de retrosucción se pueden dispensar materiales más pegajosos de forma consistente y sin dejar hilos, y jamás quedan gotículas en la boquilla dispensadora al usar materiales de menor viscosidad. Con la otra característica principal de la válvula, el control de flujo ajustable, los usuarios pueden tener total control de la cantidad de material que se dispensa. La válvula 775 puede dispensar volúmenes de tan solo 0.01 mL o de hasta 50 mL.
Números de pieza
Arme una solución completa o encuentre piezas de repuesto para su proyecto
Cantidades limitadas. Envíe una RFQ para consultar los precios y disponibilidad.
Válvulas
T15853
Modelo 775 con sellos de Teflon, NPT de 1/4"
T15855
Modelo 775 con sellos de Teflon, NPT de 1/4 - 28
T15859
Modelo 775 con sellos de Viton, NPT de 1/4"
Accesorios y repuestos
C-T11146 (3450121)
Liquidación - Controlador de válvula DVC-345
Cantidades limitadas. Envíe una RFQ para consultar los precios y disponibilidad.
T15466
Soporte para válvula
T16307
Regulador de filtro
T16786
Kit de controlador para línea de aire
T16787
Kit para línea de fluido de 6 ft: 3/8" OD PE negro
T16789
Kit de depósito para línea de aire
T17004
Ensamblaje de tanque para botella grande con regulador de alta precisión
T17020
Válvula de diafragma Modelo 300
Servicios de equipo
Nuestros expertos pueden darle información sobre el cuidado y mantenimiento adecuados de sus equipos y ayudarle a encontrar el equipo justo para lo que necesita
Más información
